Рисунок №70. Байкальское сводовое поднятие.
Этот рисунок относится к статье «Субгоризонтальные центростремительные движения, связанные с воздыманием литосферы»
Рисунок 70. Байкальское сводовое поднятие.

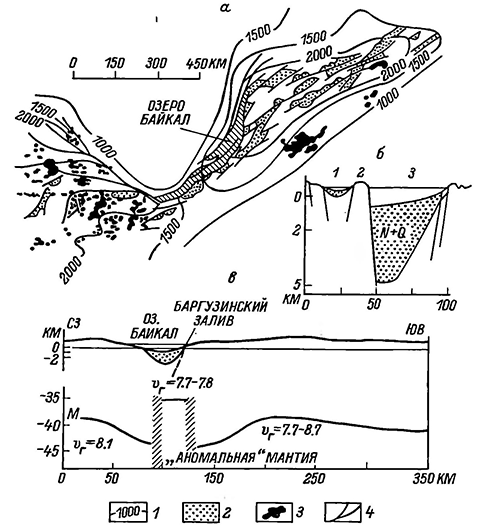

а — план поднятия (по материалам Ю. А. Зорина за 1971 г., Н. А. Логачёва за 1974 г., Н. В. Мельникова за 1981 г.). 1 — обобщённые изогипсы поверхности, м, 2 — впадины и грабены байкальской группы, 3 — кайнозойские базальты, 4 — новейшие разломы; б — разрез Байкальского грабена (по материалам В. П. Солоненко, Н. А. Флореисова за 1969 г.): 1 — Малое море, 2 — о. Ольхой, 3 — оз. Байкал; в — сейсмический разрез земной коры через среднюю часть Байкала (по данным Н. Н. Пузырёва, М. М. Мандель-баума, С. В. Крылова за 1974 г.). На разрезе видно, что толщина консолидированной коры, покоящейся на «аномальной» мантии, непосредственно под оз. Байкал резко уменьшена по сравнению с соседними блоками.
