Рисунок №143. Процесс формирования глубинных расплавов щёлочно-ультраосновного, лампроитового и кимберлитового составов (Сорохтин, Митрофанов, Сорохтин, 1996):
Этот рисунок относится к статье «Происхождение алмазоносных кимберлитов и родственных им пород»

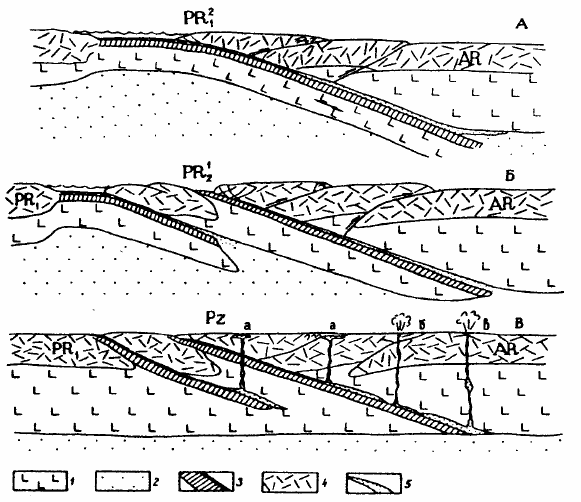

Рисунок 143. Процесс формирования глубинных расплавов щёлочно-ультраосновного, лампроитового и кимберлитового составов (Сорохтин, Митрофанов, Сорохтин, 1996):
А — ситуация в конце раннего протерозоя; Б — на рубеже раннего и среднего протерозоя; В — в рифее или фанерозое (показан момент прорыва глубинных магм к поверхности и образования: а — щёлочно-ультраосновных интрузий, б — меллилитовых и в — алмазоносных лампроитовых или кимберлитовых субвулканических комплексов). 1 — литосфера; 2 — астеносфера; 3 — раннепротерозойская океаническая кора с перекрывающими её тяжёлыми железистыми осадками; 4 — континентальная кора (AR — архейского, PR1 — раннепротерозойского возрастов), 5 — глубинные расплавы.
