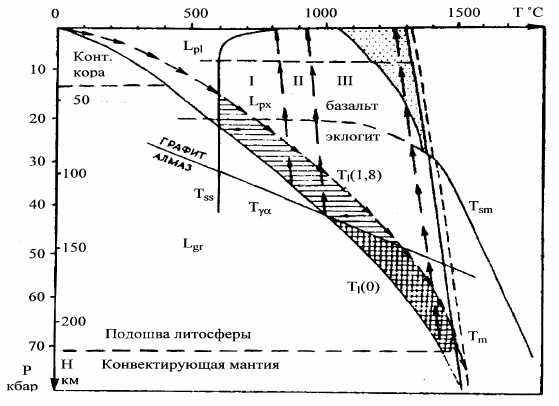

Рисунок №144. Глубинно-температурные условия выплавления щёлочно-ультраосновных и кимберлитовых магм по работе (Сорохтин, Митрофанов, Сорохтин, 1996):
Этот рисунок относится к статье «Происхождение алмазоносных кимберлитов и родственных им пород»
Рисунок 144. Глубинно-температурные условия выплавления щёлочно-ультраосновных и кимберлитовых магм по работе (Сорохтин, Митрофанов, Сорохтин, 1996):
Tm — температура мантии; Tsm — температура солидуса мантийного вещества; Tγα — температура перехода графит — алмаз; T1(0) — современная континентальная геотерма; T1(1,8) — континентальная геотерма 1,8 млрд лет назад (отмечена нисходящими стрелками); Lpl, Lpx и Lgr — области устойчивого существования плагиоклазовых, пироксеновых и гранатовых лерцолитов; Tss — температура плавления водонасыщенных осадков; горизонтальная штриховка — область существования щёлочно-ультраосновных и щёлочно-карбонатитовых расплавов; клеточная штриховка — область существования алмазоносных глубинных расплавов лампроит-кимберлитового и кальциево-карбонатитового состава; нисходящими стрелками показаны РТ-условия движения тяжёлых железистых осадков около 2-1,8 млрд лет назад, а восходящими стрелками — РТ-условия подъёма магм в фанерозое; области формирования: I — щёлочно-ультраосновных интрузий; II — безалмазных; III — алмазоносных субвулканических (взрывных) комплексов.
